產品說明

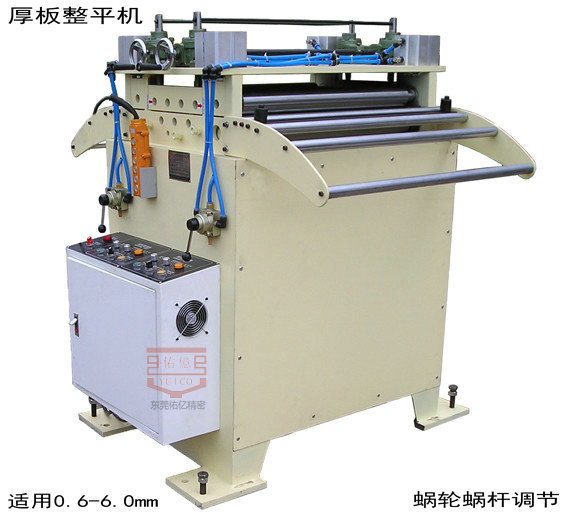

厚板整平機圖片
厚板整平機采用蝸輪蝸桿的調節方式優勢：
1）結構穩定：整平調節裝置內蝸輪蝸桿結構緊湊，傳遞平衡，且具有反行程自鎖功能。由于安裝了單向推力球軸承，能夠承受軸向力，導向平穩，可以承受高沖擊等影響。
厚板矯正機機械特性：
1、矯正輪使用實心軸承鋼，高頻熱處理后研磨、鍍硬鉻，經本機矯正后光滑平順無壓痕，不損材料表面。
2、厚板矯正機機可單獨使用，同時可配合MT型、CR型材料架一并使用，效果良好。
3、采用大型氣缸壓料，矯正調節采用同步蝸輪、蝸桿調節，手柄轉動一圈，矯正上輪僅下降1mm可作精細的調整。
4、厚板矯正機機高剛性機械結構，大馬力的輸出，可作高速穩定的送料，提升生產效率，延長設備使用年限。
5、整平輪為上下同步傳動，避免表面刮傷和壓傷
6、采用日本電滾接觸摯及電子零件,故障少,壽命長。
適用范圍：
1、產品應用于五金、沖壓、電子、電器、科技、汽配、金屬、包裝、實業、精密、航空、箱柜、汽車、科技、機械、電氣、機電等行業
適用于鋼帶如低碳鋼板、鍍鋅板、鋁板、銅板、冷軋板、熱軋板、不銹鋼、鐵板等卷料
厚板款標準技術參數：
|
型 式 |
HCL—150 |
HCL—200 |
HCL—300 |
HCL—400 |
HCL—500 |
HCL—600 |
HCL—800 |
|
HCL—150A |
HCL—200A |
HCL—300A |
HCL—400A |
HCL—500A |
HCL—600A |
HCL—800A |
|
|
寬 度mm |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
|
材料厚度mm |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
|
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
|
|
矯正速度m/min |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
減速機 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
|
馬達HP |
3 |
3 |
3 |
3 |
5 |
5 |
7.5 |
|
3 |
3 |
3 |
5 |
5 |
7.5 |
7.5 |
|
|
送料滾輪
|
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
|
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
|
|
矯正滾輪 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
|
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
