產品說明
該設備由伺服控制系列操作，在生產線工作中，只需一位員工操作在觸摸屏上輸入材料的寬度、所需下料圓的直徑、送料步距后，控制系統會自動計算出移動和送料的距離，不需調節任何機械機構，真正實現了全自動化的操作使用。

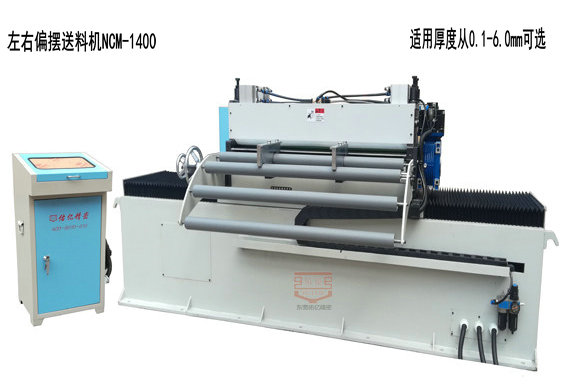

名稱：偏擺送料機NCM-1300
適用寬度：0.1-1300mm可調
適用料厚：0.1-6.0mm可調
偏擺送料機下料生產線的特點：
1、左右偏擺送料機可根據圓片下料尺寸，進行多次移位，確保產品互切式下料，最大化的提高材料的利用率，若在下料圓片大小不等時，可自動對排布角度進行計算，保證量大化的節省材料。
2.高產出：可進行多次移位，按60°角計算，每一次移位可節約材料7%，在圓片大小不等時，可依材料寬度對排布角度進行改變，提高材料利用率。
3.高效率：每分鐘可高達速度為60次。
4.高精度：在連續沖壓過程中，每次的移動誤差可保證在±0.08mm以內。
5.占地空間小，能源消耗低
6.成品工作搬運方便：材料沖壓后，自動掉落在成品輸送帶上，由輸送帶送到垛料臺上。
偏擺送料機應用

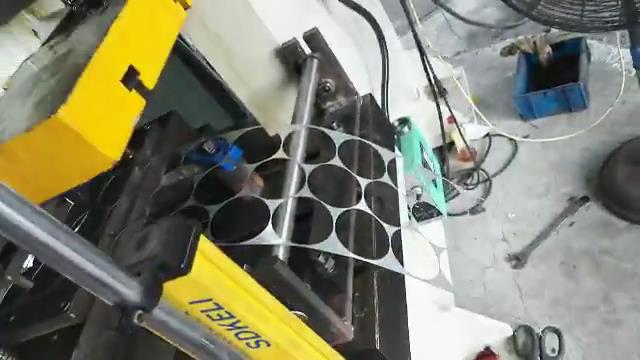

偏擺送料機可用于沖圓片、片料產品加工沖壓
伺服偏擺送料機規格：
|
型式 |
NCM-200 |
NCM-300 |
NCM-400 |
NCM-500 |
NCM-600 |
NCM-800 |
NCM-1000 |
NCM-1300 |
|
材料寬度 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1300 |
|
材料厚度 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.5-6.0 |
|
送料輥直徑 |
90 |
90 |
90 |
90 |
90 |
120 |
120 |
160 |
|
偏移距離 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1300 |
|
料卷擴張方式 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
|
送料伺服馬達(KW) |
1 |
1.5 |
1.5 |
2 |
2 |
4.4 |
5.5 |
7.5 |
|
偏擺移位伺服(KW) |
1 |
1.5 |
1.5 |
2 |
2 |
4.4 |
5.5 |
7.5 |

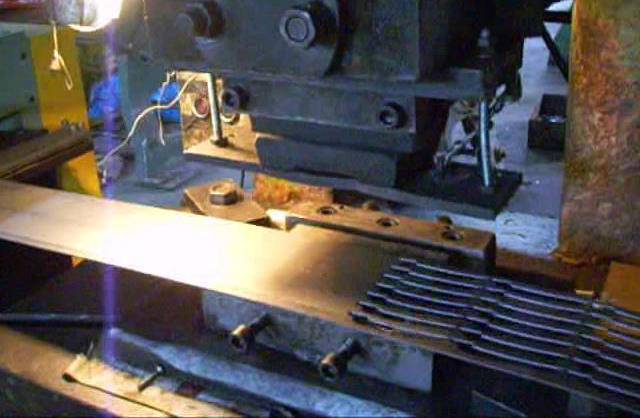

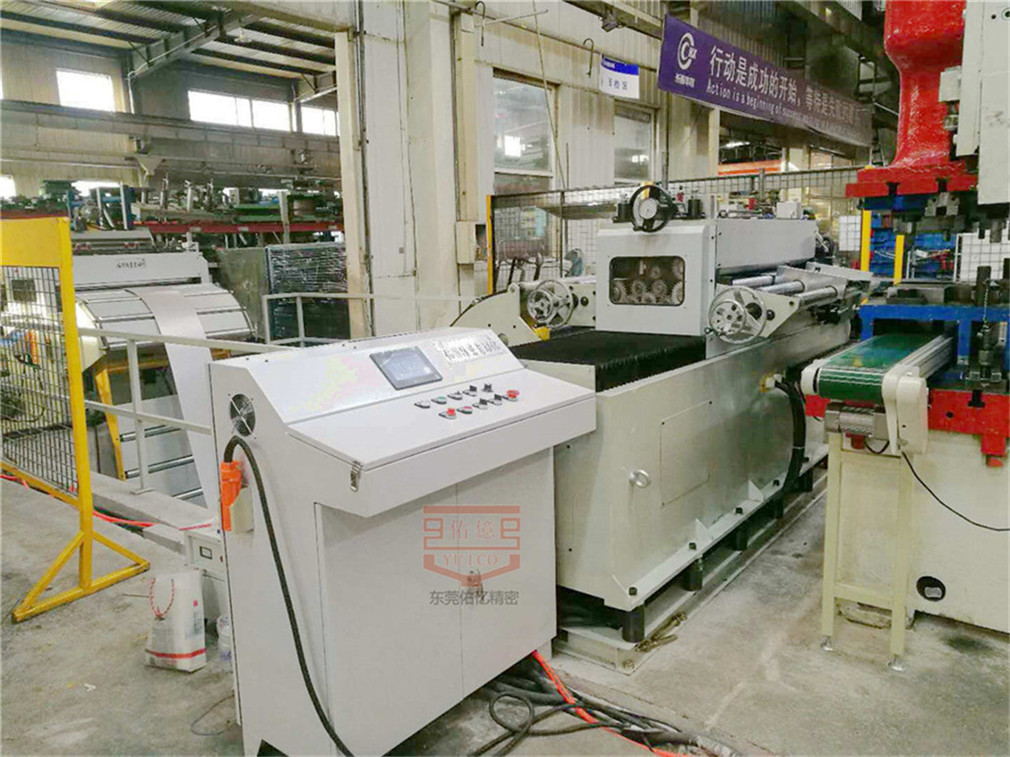

NC偏擺送料機配沖床自動化沖壓生產線應用實例
沖床左右偏擺送料機配沖床生產線視頻
